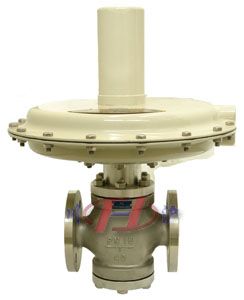

自力式微壓調節閥(自力式差壓調節閥)

自力式微壓調節閥	自力式差壓調節閥

■ 產品概述

ZZV、ZZC型自力式微壓調節閥、自力式差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。

■ 主要技術參數

● 閥體

● 閥內件

■ 主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	墊芯	304	304	316	316L
4	閥蓋	Q235	304	316	316L
5	閥桿	304	304	316	316L
6	下膜蓋	Q235
7	膜片	EPDM或FKM夾纖維
8	上膜蓋	Q235
9	壓蓋	Q235
10	螺紋蓋	Q235

■ 應用實例

A：風機加熱系統循環風量控制	B：泵旁路調節	C：兩種氣體的流量配比控制

■ 主要性能指標

■ 額定流量系數、允許壓差

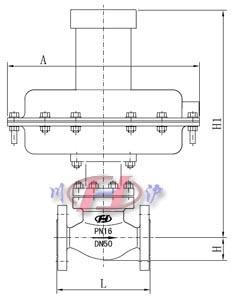

■ 主要外形及連接尺寸
