氮封閥(氮封裝置、供氮裝置)

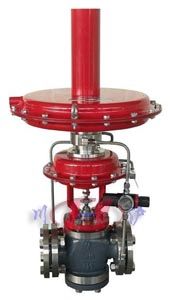

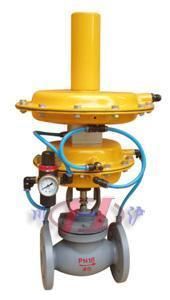

氮封閥(老型閥體)	氮封閥(精小型閥體)

■ 產品概述

氮封閥(氮封裝置)主要用于儲罐頂部氮?dú)鈮毫愣刂疲员Ｗo(hù)罐內物料不被氮化及儲罐安全。氮封閥(氮封裝置)由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成?？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
● 產品特點：
無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
為確保儲罐的安全，需在罐頂設置呼吸閥。
呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

■ 主要技術參數

● 閥體

● 閥內件

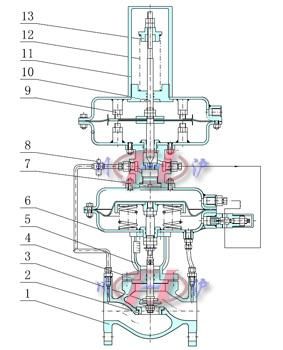

■ 主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	墊芯	304	304	316	316L
4	導向套	Q235	304	316	316L
5	支架	WCB	CF8	CF8M	CF3M
6	執行機構1	膜蓋：Q235、膜片：EPDM或FKM夾纖維
7	連接支架	Q235/304
8	減壓閥	工程塑料
9	執行機構2	膜蓋：Q235、膜片：EPDM或FKM夾纖維
10	上閥桿	304	304	316	316L
11	防護蓋	Q235/304
12	彈簧	65Mn/60Si2Mn
13	調節螺母	35	304	316	316L

■ 主要性能參數及性能指標

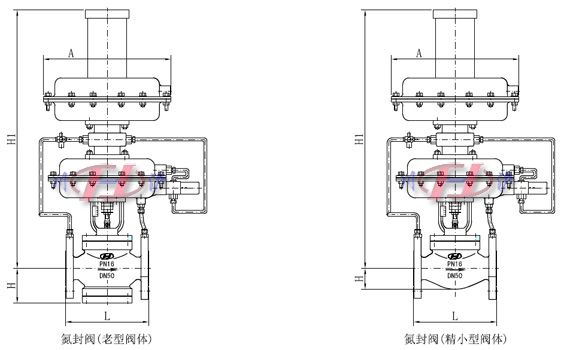

■ 主要外形及連接尺寸
