電動溫度調節閥|電動溫度控制閥

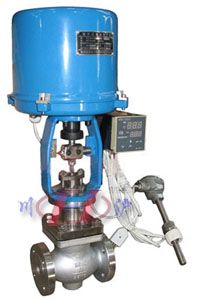

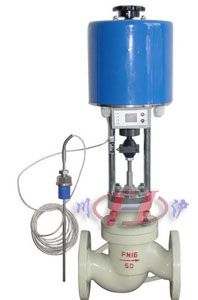

ZDSWK電動溫度調節閥	ZRSWK電動溫度調節閥

■ 產品概述

ZD(R)SWK電動溫度調節閥(電動溫度控制閥)，由控制閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥(適用于較大口徑及導熱油控制)，該閥大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
電動溫度調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：
1、控制精度高，工作穩定，安全可靠。
2、感溫液體膨脹均勻，比例式調節控制。
3、溫度設定操作簡單，調節方便。
4、體積小、重量輕，安裝方便。

■ 工作原理

電動溫度控制閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

■ 主要技術參數

● 閥體

● 閥內件

● 執行機構、傳感器、毛細管

■ 主要零件材料及內部結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	墊片	PTFE/金屬石墨墊片
4	閥芯	304	304	316	316L
5	導向套	304	304	316	316L
6	閥蓋	WCB	CF8	CF8M	CF3M
7	閥桿	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn
10	螺母	304	304	316	316L

■ 額定行程與流通能力、泄露標準

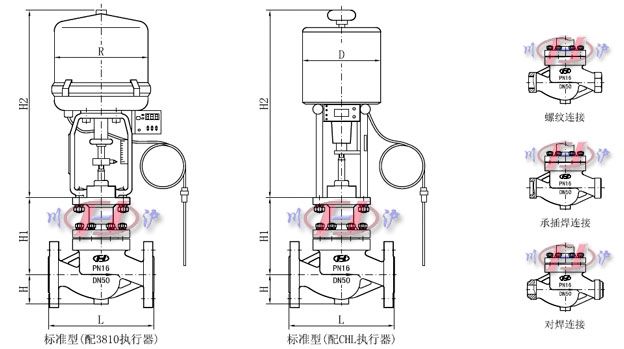

■ 主要外形及連接尺寸
