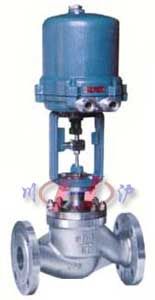

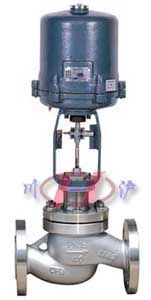

電動防爆調節閥
 |
 |
| ZDSFB電動防爆調節閥 |
ZRSFB電動防爆調節閥 |
■ 產品概述
ZD(R)SFB電動防爆調節閥，由3810系列(或PSL系列)電子式電動執行器及低流阻直通調節閥閥體組成，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。電動防爆調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，電動防爆調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造球型閥 |
| 公稱通徑 |
DN25～300mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 |
GB/T9113、 JB/T79 |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
單座、籠式、套筒型閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構
| 執行器型號 |
3810系列、PSL系列 |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要內部結構圖
 |
 |
 |
| 單座柱塞型閥芯 |
籠式閥芯(導向型) |
套筒式(壓力平衡式)閥芯 |
■ 主要零件材料
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
| 2 |
閥座、套筒 |
304 |
304 |
316 |
316L |
| 3 |
墊片 |
聚四氟乙烯(PTFE)/金屬石墨墊片 |
| 4 |
閥芯 |
304 |
304 |
316 |
316L |
| 5 |
導向套、并帽 |
304 |
304 |
316 |
316L |
| 6 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
閥桿 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
聚四氟乙烯(PTFE)/柔性石墨 |
| 9 |
彈簧 |
65Mn |
304 |
316 |
316L |
| 10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配381L ±2.5； 配PSL±1.0 |
| 死區% |
1.0 |
| 始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
| 始點±2.5 |
終點±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |
■ 額定流量系數Kv、允許壓差
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
單座 |
11 |
17 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 籠式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
| 套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 額定行程 |
16 |
25 |
40 |
60 |
100 |
| 允許壓差(MPa) |
單座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
| 籠式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
| 套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |

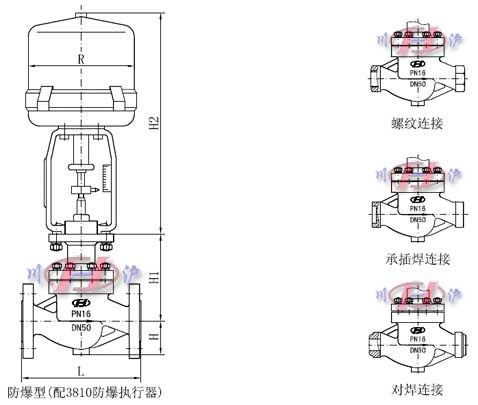

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
| PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
| PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
| H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
| PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
| PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
| H1 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
390 |
450 |
| H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
| 3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
| R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
