自力式流量調節閥

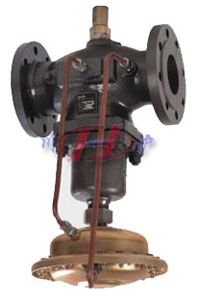

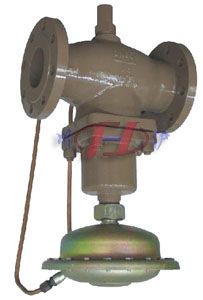

自力式流量調節閥(鑄鐵)	自力式流量調節閥(鑄鋼)

■ 產品概述

自力式流量調節閥(亦稱自力式流量控制閥)是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。

自力式流量控制閥由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代控制閥門產品。

■ 產品特點

無需外加驅動能源的節能型自控系統．設備費用低；
結構簡單．維護工作量?。?BR> 設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
指揮操作型較直接作用型動態響應快。精度高,可調比大；
閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

■ 主要技術參數

● 閥體

● 閥內件

● 執行機構

■ 主要內部結構圖

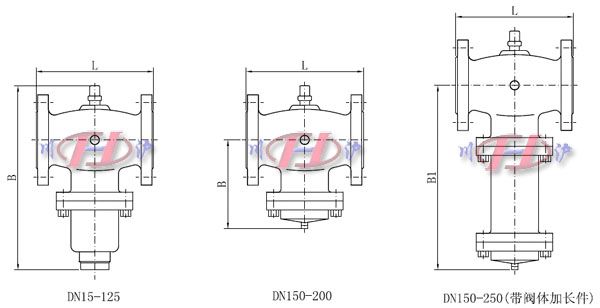

DN15-125	DN150-200	DN150-250(帶閥體加長件)

■ 主要零件材料

■ 工作原理

被控介質輸入閥以后，閥前壓力P1通過控制管線輸入下膜室，經節流閥節流后的壓力Ps輸入上膜室，P1與Ps的差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即△Ps增加，結果P1、Ps分別作用在下、上膜室，使閥芯向閥座方向移動，從而改變了芯與閥座之間的流通面積，使Ps增加，增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之，同理。 設定被控介質的流量用調整節流閥與閥座的相對位置來確定。

■ 額定流量系數、噪音衡量系數、允許壓差

■ 主要性能指標

■ 閥體外形連接尺寸及重量

■ 執行器外形連接尺寸及重量

	有效面積(cm )	250
	R(mm)	263
	H(mm)	150
	重量(Kg)	9
