波紋管減壓閥
 |
 |
| 波紋管減壓閥 |

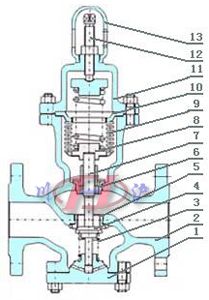

波紋管減壓閥(結構圖) |
■ 產品概述
本系列直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,波紋管減壓閥用于溫度在180℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節，使通過波紋管減壓閥內介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于0.5bar。
■ 主要技術參數與性能指標
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN15～100mm |
| 法蘭標準 |
ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于2″以內) |
| 公稱壓力 |
0.6MPa |
1.0MPa |
1.6MPa |
| 殼體試驗壓力) |
0.9MPa |
1.65MPa |
2.4MPa |
| 密封試驗壓力 |
0.66MPa |
1.1MPa |
1.75MPa |
| 高進口壓力 |
<0.6MPa |
<1.0MPa |
<1.6MPa |
| 出口壓力范圍 |
0.05～0.4MPa |
0.1～0.8MPa |
0.1～1.0MPa |
| 壓力特性偏差 |
GB12244～1989 |
| 流量特性偏差 |
GB12244-1989 |
| 小壓差 |
0.1MPa |
0.15MPa |
0.15MPa |
| 滲漏量 |
GB12245～1989 |
■ 主要零件材料
| 1 |
底座 |
HT200 |
WCB |
CF8 |
CF8M |
| 2 |
閥體 |
HT200 |
WCB |
CF8 |
CF8M |
| 3 |
彈簧 |
65Mn/60Si2Mn |
| 4 |
閥瓣 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 5 |
閥座 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 6 |
導向套 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 7 |
閥桿 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 8 |
波紋管 |
304 |
304 |
304 |
316 |
| 9 |
大彈簧 |
65Mn/60Si2Mn |
| 10 |
膜片 |
丁晴橡膠 |
| 11 |
閥蓋 |
HT200 |
WCB |
CF8 |
CF8M |
| 12 |
調節螺栓 |
2Cr13 |
2Cr13/304 |
304 |
316 |
| 13 |
防護罩 |
塑料 |
2Cr13/304 |
304 |
316 |
■ 流量系數
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |

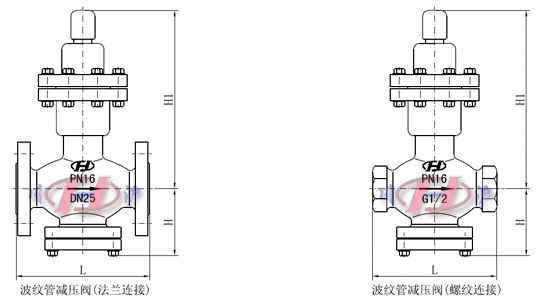

■ 主要外形尺寸
| 口徑(DN) |
L |
H |
H1 |
| 0.6/1.0MPa |
1.6MPa |
| 15 |
140 |
140 |
90 |
290 |
| 20 |
140 |
140 |
98 |
295 |
| 35 |
160 |
160 |
110 |
295 |
| 32 |
180 |
180 |
110 |
295 |
| 40 |
200 |
200 |
125 |
325 |
| 50 |
230 |
230 |
125 |
325 |
| 65 |
280 |
130 |
325 |
| 80 |
310 |
160 |
380 |
| 100 |
350 |
170 |
380 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
