氣動活塞式切斷閥
 |
 |

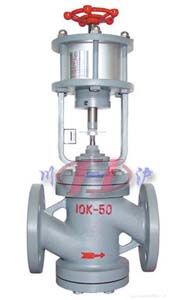

| 氣動活塞式切斷閥 (ZSQP型) |

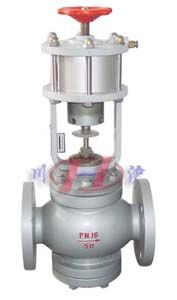

氣動活塞式切斷閥 (ZSQP-Ⅱ型) |
■ 產品概述
本公司經營的川滬牌氣動活塞式切斷閥(簡短氣動切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。氣動活塞式切斷閥具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的經營過程自動控制與遠程控制系統中。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4~0.6MPa)時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使氣動活塞式切斷閥控制更加方便、簡捷。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥體 |
| 公稱通徑 |
DN20～100mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa(國標)；ANSI 150、300LB(美標) ；JIS 10、20、30K(日標) |
| 法蘭標準 |
GB、JB、ANSI、JIS、HG等 |
| 連接形式 |
法蘭式 (RF、FF) |
| 閥蓋形式 |
(常溫型) 標準型 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
| 閥芯形式 |
單座、套筒、雙座型閥芯 |
| 流量特性 |
快開特性 |
■ 主要性能指標
| 公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
| 額定行程 mm |
8 |
12 |
20 |
25 |
| 氣缸直徑 mm |
75 |
100 |
150 |
允許泄
露量 |
硬密封 |
單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量 |
| 軟密封 |
VI 級 |
| 允許壓差MPa |
≤ 公稱壓力 |
| 信號壓力KPa |
0 或 400 ～ 600 |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7MPa |

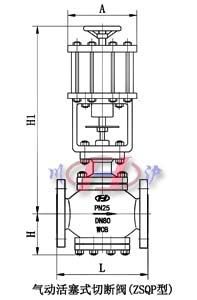

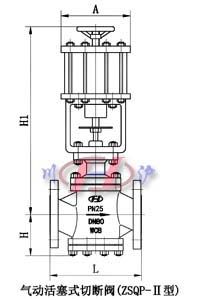

■ 主要外形及連接尺寸
| 公稱通經 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
196 |
232 |
308 |
394 |
498 |
| L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
| H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
| 重量 |
標準型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
