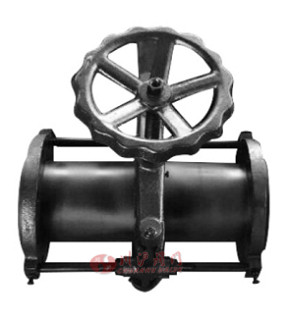

手動奧襯管夾閥

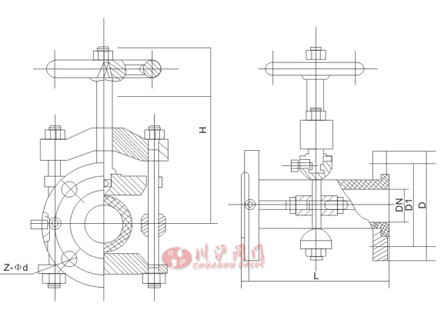

手動奧襯管夾閥	手動奧襯管夾閥(結構圖)

■ 產品概述

一、主要結構型式：
手動奧襯管夾閥由閥體、橡膠管套、大小閥桿、壓板、拉桿、托架、手輪等零件組成。
二、工作原理：
當順時針轉動手輪時，使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
三、注意事項：
因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他工具開閉。
四、安裝與維護：
1.手動奧襯管夾閥在管道上任意安裝，沒有介質流向限制。
2.手動奧襯管夾閥維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。本閥門很少需要其他零件庫存。

■ 主要性能規范

■ 零部件材質

■ 橡膠襯里材質及使用范圍

■ 氟塑料及搪瓷襯里材質及使用范圍

■ 橡膠材質及使用范圍

■ 安裝尺寸
