■ 產品概述

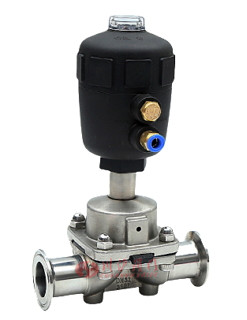

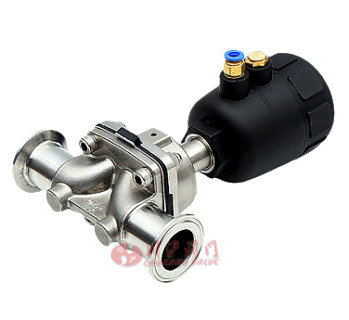

川滬公司生產的衛生級隔膜閥不需要單獨的閥桿填料密封結構，隔膜在切斷介質的同時起到了閥桿的密封作用，其二是柔韌性很強的隔膜關閉可靠，甚至對污液都能做到良好的切斷。衛生級隔膜閥是快裝式，可以方便快捷的和管道進行連接。
本閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
■ 產品特點
1.該隔膜閥同其他閥門設計相比，該閥門有著優越的流量特點。更容易清潔，很好的處理帶顆粒的物料，在流量控制的應用上，氣穴現象也更少些。
2.迷你型隔膜閥規格：1/4"，3/8"，1/2"，3/4"
3.隔膜閥規格：1"，11A4"，1.5"，2"2.5，3"，4"
4.適用于CIP/SIP·和物料接觸部分 AISI316L·其他不銹鋼部分AISI304·內表面處理亮光Ra≤0.5um·外表面處理亞光/亮光
■ 主要技術參數
| 技術參數 |
| 驅動方式 |
氣動，常閉（1）/常開（2）/雙向（3） |
| 使用 |
氣動頭D應用于直通閥體，氣動頭T應用于直通和多通閥體。 |
| 大工作壓力 |
10bar（隔膜為乙丙橡膠或氟化橡膠）
6bar（隔膜為聚四氟乙烯，單面使用） |
| 大工作溫度 |
150℃（根據使用條件） |
| 控制壓力 |
4-6bar（控制方式1），
3-4bar（控制方式2和3） |
| 隔膜材料 |
乙丙橡膠、氟化橡膠、聚四氟乙烯 |
| 閥體材料 |
不銹鋼 1.4435=316L |
| 接口方式 |
快裝接口見下表： |
| 其他接口方式 |
焊接、法蘭、螺紋 |
| 制造標準 |
GB、DIN、ISO、SMS |
■ 隔膜尺寸
| 隔膜尺寸（A×B） |
25×25 |
37×33 |
54×45 |
70×65 83×78 |
| 閥體尺寸（DN） |
DN8-10 |
DN15 |
DN20-32 |
DN40 DN50 |
| 工作壓力（EPDM） |
Max.x6bar |
Max.x6bar |
Max.x6bar |
Max.x6bar |
| 工作壓力（PTFE） |
Max.x6bar |
Max.x6bar |
Max.x6bar |
Max.x6bar |
| 工作溫度（EPDM） |
Max.×130℃ |
Max.×130℃ |
Max.×130℃ |
Max.×130℃ |
| 工作溫度（PTFE） |
Max.×150℃ |
Max.×150℃ |
Max.×150℃ |
Max.×150℃ |
■ 控制附件選型
| 電磁閥 |
雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明 |
| 限位開關 |
遠程反饋開關信號 |
| 定位器 |
輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 |
以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |

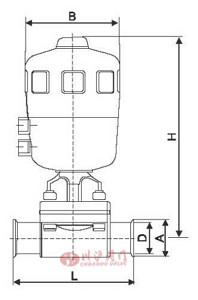

■ 主要外形及連接尺寸
| 型號 |
d |
D |
D1 |
L |
A |
H |
執行器 |
| DN08 |
8 |
20.2 |
25.2 |
89 |
64 |
122 |
050 |
| DN10 |
10 |
20.2 |
25.2 |
89 |
64 |
122 |
050 |
| DN15 |
15 |
43.5 |
50.5 |
108 |
80 |
145 |
063 |
| DN20 |
19 |
43.5 |
50.5 |
118 |
100 |
167 |
080 |
| DN25 |
22.6 |
43.5 |
50.5 |
130 |
100 |
170 |
080 |
| DN32 |
28 |
43.5 |
50.5 |
150 |
100 |
175 |
080 |
| DN40 |
36 |
43.5 |
50.5 |
161 |
126 |
225 |
100 |
| DN50 |
50 |
56.5 |
64 |
172 |
126 |
238 |
100 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
