氣動高壓調節閥(氣動薄膜高壓調節閥)
 |
 |

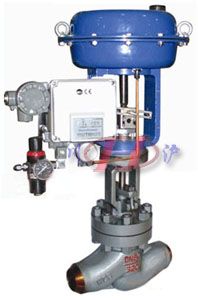

| ZJSGY氣動高壓調節閥(直通式) |

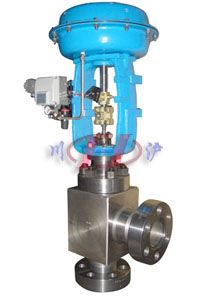

ZJSGY氣動高壓調節閥(直角式) |
■ 產品概述
ZJSGY氣動薄膜高壓調節閥，由直行程氣動薄膜執行器和低流阻直通調節閥體組成。氣動高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。氣動高壓調節閥采用籠式節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直通式和直角式，閥芯為單導向結構，閥體流路簡單，阻力小，氣動薄膜高壓調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造高壓球型閥 |
| 公稱通徑 |
DN20～300mm |
| 公稱壓力 |
PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K |
| 連接形式 |
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
籠式套筒節流式閥芯 |
| 流量特性 |
線性、等百分比 |
● 執行機構及附件、作用形式
| 執行器型式 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程 |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
■ 主要內部結構圖
 |
 |
| 高壓直通式調節閥(焊接式) |
高壓角式調節閥(法蘭式) |
■ 主要零件材料
| 1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
| 2 |
籠式套筒 |
304 |
304 |
316 |
316L |
| 3 |
閥芯 |
304 |
304 |
316 |
316L |
| 4 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
| 5 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
| 6 |
閥桿 |
304 |
304 |
316 |
316L |
| 7 |
填料墊片 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
PTFE/柔性石墨 |
| 9 |
彈簧 |
65Mn |
304 |
316 |
316L |
| 10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指標
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
≤3.0 |
≤1.0 |
| 死區% |
≤3.0 |
≤0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |
■ 額定流量系數Kv、額定行程、配用執行器型號
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數KV |
單座 |
10 |
11 |
17.6 |
27.5 |
44.5 |
69.3 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 籠式 |
6.3 |
10 |
16 |
25 |
40.5 |
63.7 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 額定行程 |
16 |
25 |
40 |
60 |
100 |
| 配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |

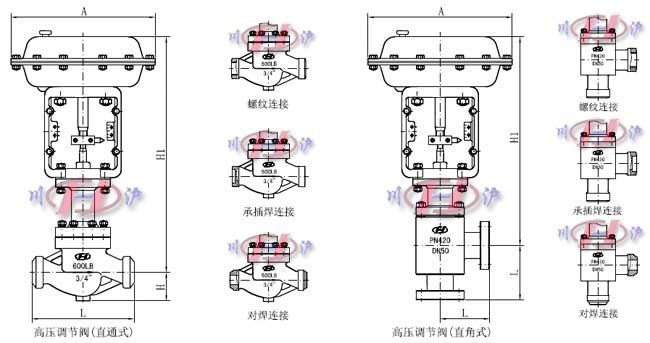

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
直通式 |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
| 直角式 |
| H |
| H1 |
直通式 |
| 直角式 |
| A |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
