Q614/5F氣動三通內螺紋球閥
 |
 |
| 氣動三通內螺紋球閥 |

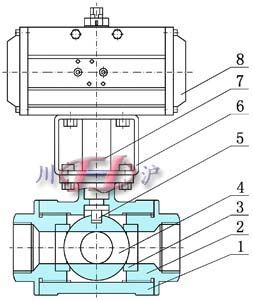

氣動三通內螺紋球閥 (內部結構圖) |
■ 產品概述
本公司經營的川滬牌氣動三通內螺紋球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。
■ 產品概述
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
■ 主要技術參數
● 閥體
| 閥體形式 |
三通鑄造球型閥 |
| 公稱通徑 |
DN15～50mm |
| 公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa |
| 連接形式 |
螺紋式(適用于1/2"～2") |
| 壓蓋型式 |
螺母旋緊式 |
| 密封填料 |
V型聚四氟乙烯填料、PPL高溫密封材料 |
● 閥內件
● 執行機構
| 執行器型號 |
GT、SR、ST、AT系列單(雙)作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 閥門控制方式

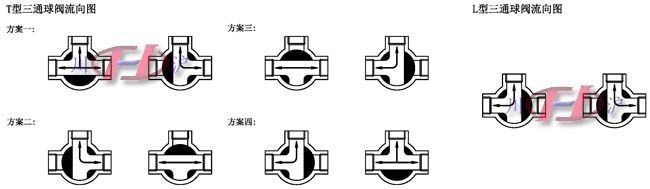

氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
■ 主要性能指標
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
| 基本誤差 |
帶定位器：小于全行程的±2% (調節型)、開關型省略 |
| 回差 |
帶定位器：小于全行程的2% (調節型)、開關型省略 |
■ 主要零件材料
| 1 |
主閥體 |
鑄鋼、不銹鋼 |
| 2 |
連接端 |
鑄鋼、不銹鋼 |
| 3 |
閥座 |
PTFE、PPL |
| 4 |
球體 |
2Cr13+硬化處理、304、316 |
| 5 |
閥桿 |
不銹鋼 |
| 6 |
支架 |
25 |
| 7 |
聯軸器 |
25 |
| 8 |
執行器 |
鑄鋁(根據不同執行器而定) |

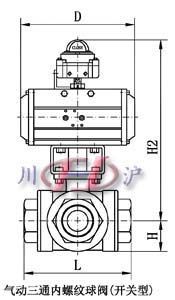

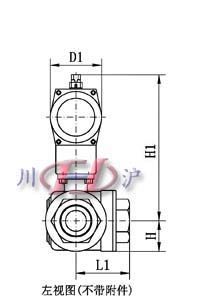

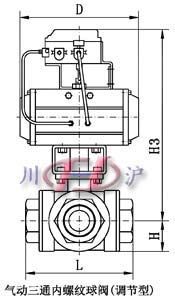

■ 主要外形及連接尺寸
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
| L |
68 |
78 |
86 |
111 |
126 |
143 |
| L1 |
34 |
39 |
43 |
55.5 |
63 |
71.5 |
| H |
19 |
25 |
37 |
45 |
70 |
80 |
| H1 |
130 |
135 |
139 |
158 |
165 |
202 |
| H2、H3 |
根基實際配置氣動附件而定 |
| D |
140 |
140 |
140 |
164 |
164 |
190 |
| D1 |
62 |
62 |
62 |
75 |
75 |
91 |
|
