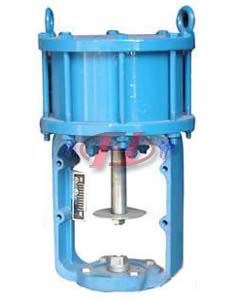

ZSA/B氣動活塞式執行器
 |
 |
| ZSA/B氣動活塞式執行器 |
ZSA/B氣動活塞式執行器 (結構圖) |
■ 產品概述
ZSA/B氣動活塞式執行器是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。氣動活塞式執行器特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好。氣動活塞式執行器可與直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速(可達1.2-4.5S)、可靠、體積輕小的特點。
ZSN型是雙向無彈簧活塞式執行機構，常與高壓差、大口徑、開關速度要求較高(1-2S)和高溫切斷閥組配。
ZS-P、ZS型執行機構都可配ZPXS型側裝手操機構。
ZSN型配頂裝手操機構ZDS。
■ 主要技術參數
| 型號項目 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
| 氣缸直徑mm |
100 |
125 |
160 |
200 |
250 |
320 |
| 行程mm |
10 |
10/16 |
16/25 |
25/40 |
40/60 |
60 |
| 彈簧范圍KPa |
40-200；80-240；100-200；200-350；350-500 |
| 供氣壓力MPa |
ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05 |
| ZS-P推桿輸出N |
350-500KPa |
2674 |
4165 |
6860 |
10740 |
16800 |
27440 |
| 200-350KPa |
1528 |
2300 |
3920 |
6140 |
9600 |
15680 |
| 100-200KPa |
764 |
1190 |
1960 |
3070 |
4800 |
7840 |
| 80-240Kpa |
610 |
952 |
1568 |
2450 |
3840 |
6270 |
| 配帶側裝手操機構 |
ZPXS-2 |
ZPXS-3 |
ZPXS-4 |
ZPXS-5 |
ZPXS-6 |
注：1、推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
2、ZS、ZSN型氣缸直徑與ZS-P型相同。
3、短檔行程用于ZS、ZSN型。
■ 主要性能指標
● ZSA/B-P型
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±6 |
±1.5 |
| 回??? 差% |
3 |
1.5 |
| 死?? ?區% |
1.2 |
1 |
| 始終點偏% |
2.5 |
| 氣密性 |
以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min |
| 工作壽命 |
不少于10萬次 |
注: 當與調節閥組配時一般均帶閥門定位器。
● ZS、ZSN型
| 項目指 |
二位動作時 |
氣缸密封性 |
工作壽命 |
| ZS(ZSN)-1 |
1.2(≤1) |
以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min |
不少于10萬次 |
| ZS(ZSN)-2 |
1.2(≤1) |
| ZS(ZSN)-3 |
≤2(≤1) |
| ZS(ZSN)-4 |
≤2.5(1) |
| ZS(ZSN)-5 |
≤3.5(1.5) |
| ZS(ZSN)-6 |
≤4.5(2) |
■ 主要零部件材料
| 零件名稱 |
材料 |
零件名稱 |
材料 |
| 氣缸 |
精拉鋁合金管，硬陽極氧化 |
活??? 塞 |
LY12 |
| 壓縮彈簧 |
60Si2MnA |
推??? 桿 |
2Cr13 |
| QY型密封圈 |
TPU、EPDM |
支??? 架 |
HT250 |

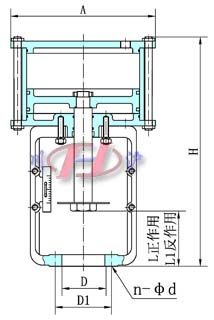

■ 主要連接尺寸
| 型號尺寸 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
| ZS-1 |
ZS-2 |
ZS-3 |
ZS-4 |
ZS-5 |
ZS-6 |
| ZSN-1 |
ZSN-2 |
ZSN-3 |
ZSN-4 |
ZSN-5 |
ZSN-6 |
| A |
125×125 |
148×148 |
185×185 |
232×232 |
283×283 |
283×283 |
| H |
250 |
290 |
325 |
440 |
590 |
640 |
| 250 |
290 |
325 |
440 |
590 |
640 |
| 200 |
245 |
272 |
352 |
431 |
510 |
| L |
90 |
97 |
110 |
150 |
170 |
295 |
| L1 |
60 |
81 |
92 |
115 |
110 |
200 |
| D1 |
/ |
80 |
80 |
105 |
122 |
130 |
| D2 |
32 |
60 |
60 |
80 |
95 |
100 |
| n-φd |
/ |
2-Φ10 |
2-Φ10 |
4 -Φ12 |
4 -Φ14 |
4 -Φ18 |
|
