國標手動閘閥

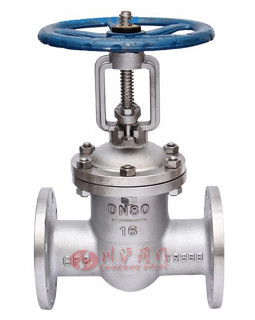

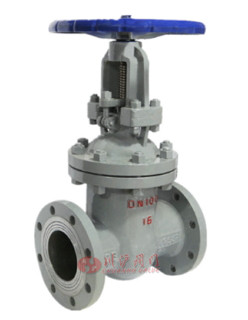

國標手動閘閥(碳鋼材質)	國標手動閘閥(不銹鋼材質)

■ 產品概述

川滬公司生產的國標手動閘閥（楔式閘閥）適用于電力、石油、化工等行業的水、蒸汽、油品及腐蝕性介質等設備和管道上，用作接通或切斷管道中流通的介質。

■ 產品特點

1.設計制造Design and Manufacture:GB/T 12234-89
2.結構長度Face to face dimension:GB/T12221-89
3.法蘭連接尺寸Flange Connecting Size:GB/T 9113-2000
也可按用戶要求采用JB/T74-94或HG20592-97標準生產。
Also adopt JB/T74-94 or HG20592-97 as customer'request to manufacture.
4.閥體材料 Body material:WCB、ZG1Cr5Mo，ZG12CrMoV、CF8、CF8M、CF3、CF3M

■ 型號編制

代號	閥體材料	適用介質	溫度
C	碳鋼WCB	水.蒸汽、油品等	≤ 425℃
I	鉻鉬鋼1Cr5Mo	水.蒸汽、油品等	≤550℃
V	鉻鉬釩鋼12CrMoV	水.蒸汽、油品等 W	≤595℃
P	鉻鎳鈦鋼0Cr18Ni9Ti	硝酸等	≤200℃
P	鉻鎳鈦鋼0Cr18Ni9Ti	高溫蒸汽、油品	≤600℃
R	鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti	醋酸類	≤200℃
R	鉻鎳鉬鈦鋼0Cr18Ni12Mo2Ti	高混蒸汽，油品	≤650℃
M	蒙乃爾合金Monel	氫氟酸	≤480℃

■ 試驗標準

公稱壓力		試驗壓力MPa
公稱壓力		殼體強度	密封(液）	上密封（液）	氣密封
1.6	MPa	2.4	1.76	1.76	0.6
2.5		3.75	2.75	2.75
4.0		6.0	4.4	4.4
6.4		9.6	7.04	7.04
10.0		15.0	11.0	11.0
16.0		24	17.6	17.6
20.0		30	22	22
25.0		37.5	27.5	27.5
35.0		52.5	38.5	38.5
45.0		67.5	49.5	49.5

■ 零部件材質

名稱	材料
閥體閥蓋	鑄件	WCB	ZG1Cr5Mo	ZG1Cr5Mo	CF8 ZG0Cr18Ni9Ti	CF8M ZG0Cr18Ni12Mo2Ti	CF3 ZG00Cr18Ni10	CF3M ZG00Cr18Ni12MoTi
閥體閥蓋	鍛件	A105	1Cr5Mo	12Cr5M0V	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni12Mo2Ti
閥板	鑄件	WCB	ZG1Cr5Mo ZG0Cr18Ni10	ZG12CrMoV ZG0Cr18N.10	CF8 ZG0Cr18Ni9Ti	CF8 ZGOCr18Ni9Ti	CF3 ZG00Cr18Ni10	CF3M ZG00Cr18Ni12MoTi
閥板	鍛件	A105	1Cr5Mo 0Cr18Ni10	12CrMoV 0Cr18Ni10	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti	00Cr18Ni1O	00Cr18N.12Mo2Ti
支架	鑄件	WCB			CF8M
閥桿	棒料	2Cr13	25Cr2MoV	25Cr2MoV	304 0Cr18Ni9	316 OCr17Ni12Mo2Ti	304L 00Cr17Ni11	316L COCr17Nil4Mo2
閘板閥座密封面	堆焊鐵基合金堆焊鉆基合金（司太立合金Stellite）				本體材料堆焊鉆基合金（司太立合金Stellite）
墊片墊環 密封環	高強復合柔性石墨 304/柔性石墨纏繞墊				聚四氟乙烯 PTFE 304/柔性石墨纏繞墊
填料	柔性石墨增強柔性石墨（夾合金絲）				聚四氟乙烯PTFE 增強柔性石墨（夾合金絲）
閥桿螺母	鋁青銅
手輪	①球墨鑄鐵②可鍛鑄鐵③沖壓碳鋼

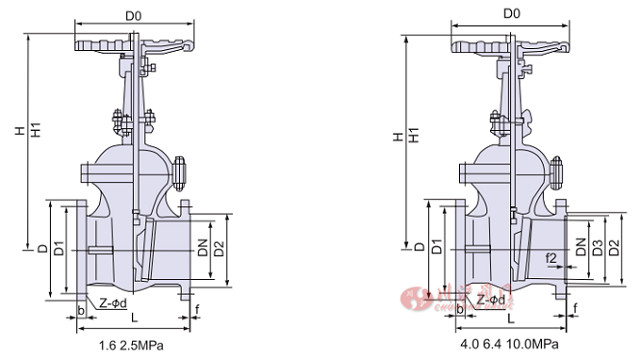

■ 主要外形及連接尺寸

● 公稱壓力1.6MPa 和 2.5MPa 連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸 Size									Wt/Kg
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b-f	Z-Od	H	H1	DO	Wt/Kg
1.6	15	130	95	65	46	14-2	4-14	220	240	120	5
	20	150	105	75	56	16-2	4-14	255	284	140	7
	25	160	115	85	65	16-2	4-14	575	303	160	9
	32	180	140	100	76	18-2	4-18	280	321	180	12
	40	200	150	110	84	18-2	4-18	300	352	200	27
	50	250	165	125	99	20-2	4-18	358	438	240	29
	65	270	185	145	118	20-2	4-18	375	450	240	33
	80	280	200	160	132	20-2	8-18	433	528	280	45
	100	300	220	180	156	22-2	8-18	502	620	300	63
	125	325	250	210	184	22-2	8-18	612	753	320	108
	150	350	285	240	211	24-2	8-22	676	847	360	134
	200	400	340	295	266	24-2	12-22	820	1039	400	192
	250	450	405	355	319	26-2	12-26	969	1245	450	273
	300	500	460	410	370	28-2	12-26	1142	1472	560	379
	350	550	520	470	429	30-2	16-26	1280	1450	640	590
	400	600	580	525	480	32-2	16-30	1452	1887	640	850
	450	650	640	585	548	40-2	20-30	1541	2011	720	907
	500	700	715	650	609	44-2	20-33	1676	2181	720	958
	600	800	840	770	720	54-2	20-36	1874	2346	800	1112
2.5	15	130	95	65	46	14-2	4-14	220	240	120	6
	20	150	105	75	56	16-2	4-14	255	284	140	7
	25	160	115	85	65	16-2	4-14	275	303	160	11
	32	180	140	100	76	18-2	4-18	280	321	180	14
	40	200	150	110	84	18-2	4-18	300	352	200	30
	50	250	165	125	99	20-2	4-18	358	438	240	34
	65	270	185	145	118	22-2	8-18	375	450	240	36
	80	280	200	160	132	24-2	8-18	433	528	280	50
	100	300	235	190	156	24-2	8-22	502	620	300	69
	125	325	270	220	184	26-2	8-26	612	753	320	116
	150	350	300	250	211	28-2	8-26	676	847	360	141
	200	400	360	310	274	30-2	12-26	820	1039	400	192
	250	450	425	370	330	32-2	12-30	969	1245	450	207
	300	500	485	430	389	34-2	16-30	1142	1472	560	400
	350	550	555	490	448	38-2	16-33	1280	1450	640	630
	400	600	620	550	503	40-2	16-36	1452	1887	640	900
	450	650	670	600	548	46-2	20-36	1541	2011	720	1013
	500	700	730	660	609	48-2	20-36	1676	2181	720	1166
	600	800	845	770	720	58-2	20-39	1874	2346	800	1258

● 公稱壓力4.0MPa 和 6.4MPa 和10.0Mpa 連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸 Size											Wt/Kg
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D3	b-f	f2	Z- O d	H	H1	DO	Wt/Kg
4.0	20	150	105	75	56	51	16-4	3	4-14	256	285	140	8
	25	160	115	85	65	58	16-4	3	4-14	275	305	160	10
	32	180	140	100	76	66	18-4	3	4-18	287	322	180	12
	40	200	150	110	84	76	18-4	3	4-18	323	369	200	17
	50	250	165	125	99	88	20-4	3	4-18	372	440	280	29
	65	280	185	145	118	110	22-4	3	8-18	395	473	280	39
	80	310	200	160	132	121	24-4	3	8-18	457	552	320	52
	100	350	235	190	156	150	24-4.5	3.5	8-22	552	617	360	80
	125	400	270	220	184	176	26-4.5	3.5	8-26	634	726	400	127
	150	450	300	250	211	204	28-4.5	3.5	8-26	708	883	400	154
	200	550	375	320	284	260	34-4.5	3.5	12-30	858	1086	450	263
	250	650	450	385	345	313	38-4.5	3.5	12-33	1015	1298	560	368
	300	750	515	450	409	364	42-4.5	3.5	16-33	1203	1535	640	547
	350	850	580	510	465	422	46-5	4	16-36	1341	1678	640	679
	400	950	660	585	535	474	50-5	4	16-39	1492	1903	720	953
6.4	20	190	130	90	56	51	20-4	3	4-18	258	288	180	9
	25	210	140	100	65	58	24-4	3	4-18	310	341	200	10
	32	230	155	110	76	66	24-4	3	4-22	320	353	200	14
	40	240	170	125	84	76	26-4	3	4-22	360	389	240	30
	50	250	180	135	99	88	26-4	3	4-22	372	448	280	39
	65	280	205	160	118	110	26-4	3	8-22	395	475	280	43
	80	310	215	170	132	121	28-4	3	8-22	458	553	320	60
	100	350	250	200	156	150	30-4.5	3.5	8-26	553	679	360	89
	125	400	295	240	184	176	34-4.5	3.5	8-30	638	779	400	140
	150	450	345	280	211	204	36-4.5	3.5	8-33	718	893	450	207
	200	550	415	345	284	260	42-4.5	3.5	12-36	873	1100	560	325
	250	650	470	400	345	313	46-4.5	3.5	12-36	1053	1332	640	467
	300	750	530	460	409	364	52-4.5	3.5	16-36	1203	1535	640	590
10.0	25	210	140	100	65	58	24-4	3	4-18	310	341	200	13
	32	230	155	110	76	66	24-4	3	4-22	320	353	240	20
	40	240	170	125	84	76	26-4	3	4-22	360	389	280	50
	50	250	195	145	99	88	28-4	3	4-26	490	558	360	60
	65	280	220	170	118	110	30-4	3	8-26	540	622	400	70
	80	310	230	180	132	121	32-4	3	8-26	573	671	400	100
	100	350	265	210	156	150	36-4.5	3.5	8-30	575	671	400	110
	125	400	315	250	184	176	40-4.5	3.5	8-33	744	892	560	180
	150	450	355	290	211	204	44-4.5	3.5	12-33	800	972	560	250
	200	550	430	360	284	260	52-4.5	3.5	12-36	800	972	560	360
	250	650	505	430	345	313	60-4.5	3.5	12-39	1050	1305	640	485
	300	750	585	500	409	364	68-4.5	3.5	16-42	1208	1506	640	633

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
