電動高平臺對夾球閥

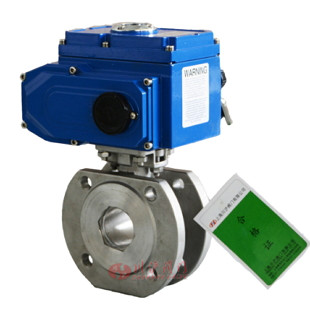

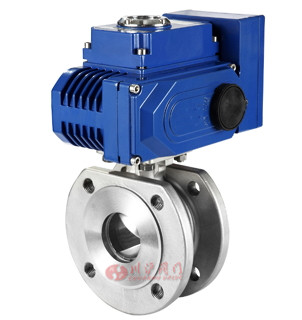

電動高平臺對夾球閥(調節型)	電動高平臺對夾球閥(開關型)

■ 產品概述

川滬牌電動高平臺對夾球閥采用電動執行器和球閥直連方式組成，結構緊湊，外形精巧美觀。驅動電壓有DC24V、AC220V和AC380V三種形式，控制方式有開關量和模擬量4-20mA方式，實現了遠程和現場操作的特點。上海川滬閥門有限公司生產的高品質電動高平臺對夾球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合。
浮動球球閥的啟閉件是一個球體，中間有一個與 管道通徑相等的通孔，進口端和出口端各置一個用 PTFE制造的密封座，并被包容在一個金屬的閥體 內，當球體內的通孔與管線通道重合時，閥門處于開 啟狀態；當球體內的通孔與管線通道垂直時，閥門處 于關閉狀態。閥門從幵啟至關閉，或者從關閉至開啟 球體回轉90°角行程。

■ 主要技術參數

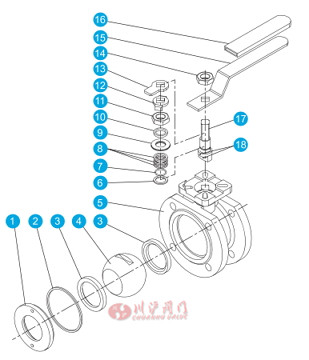

● 閥體分解圖

● 零部件材質

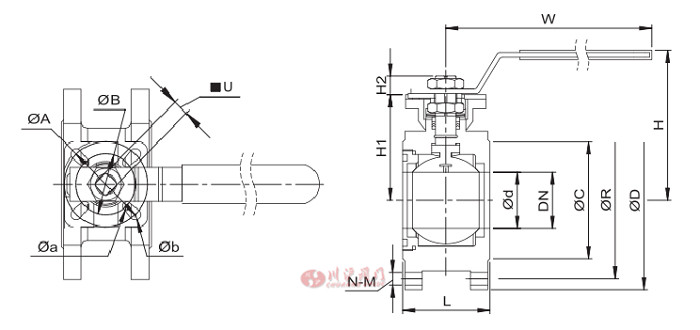

● 球閥結構圖

● 扭矩和流量系數CV值

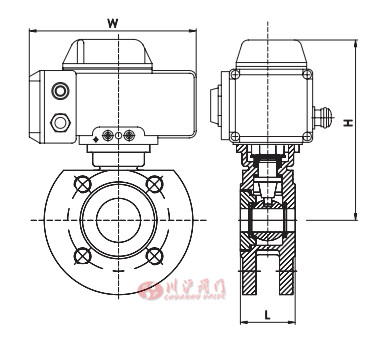

■ 主要外形及連接尺寸
