電動超薄球閥(電動對夾球閥)
 |
 |

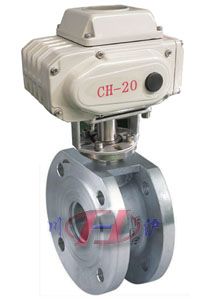

| 電動超薄球閥 (法蘭式) |

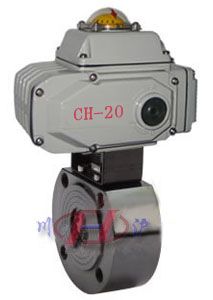

電動超薄球閥 (對夾式) |
■ 產品概述
該電動超薄球閥(電動對夾球閥)由川滬牌CHR型電動執行器及超薄球閥組成，電動超薄球閥(電動對夾球閥)和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造超短閥 |
| 公稱通徑 |
DN15～150mm |
| 公稱壓力 |
PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K |
| 法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
| 連接形式 |
對夾式、法蘭式 |
| 壓蓋型式 |
螺母壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 閥內件
● 執行機構
| 執行器型號 |
CHR系列角行程執行機構 |
| 主要技術參數 |
電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360° |
| 動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 |
| 防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要性能指標
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 允許壓差 |
≤ 公稱壓力(MPa) |
| 動作范圍 |
0～90°，0～360° |
| 泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
≤1%(可調) |
| 可調范圍 |
250：1 |
350：1 |
■ 主要零件材料
| 1 |
閥體 |
WCB、CF8、CF8M、CF3M |
 |
 |
| 2 |
壓圈 |
2Cr13、304、316 |
| 3 |
閥座 |
PEFE、PPL、304、316 |
| 4 |
球體 |
2Cr13、304、316 |
| 5 |
閥桿 |
2Cr13、304、316 |
| 6 |
密封填料 |
PTFE/柔性石墨 |
| 7 |
螺母壓蓋 |
2Cr13、304、316 |

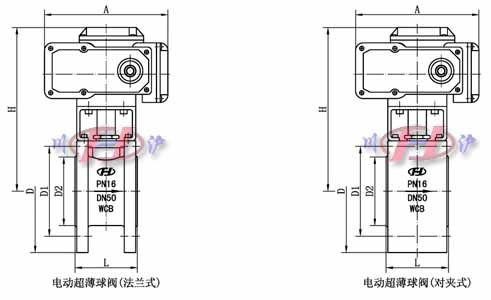

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
| A |
根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同。可進入電動執行器頁面查閱。 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
