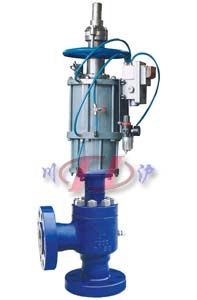

L647W氣動節流閥
 |
 |
| 氣動節流閥 |

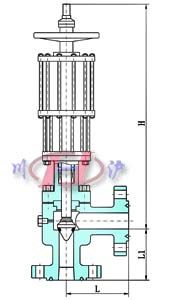

氣動節流閥 (內部結構圖) |
■ 產品概述
氣動節流閥作為采油樹和管匯的主要部件，主要用于控制油井口產量，其工作壓力級別可達10000Psi。氣動節流閥分可調式節流閥和固定式節流閥兩種類型，可調節流閥通過轉動手輪帶動閥桿進退來調節節油嘴開度面積的大小，達到控制、調節產量的目的。固定節流閥則通過更換油嘴尺寸來達到控制、調節產量的目的。
■ 產品特點
1、固定式節流閥閥蓋與閥體采用油壬連接，裝拆迅速方便；
2、閥桿頂針和油嘴內套采用特種硬質合金制造，耐腐蝕、耐沖刷；
3、可調節留閥的閥蓋上設計帶有機玻璃防護的開度指示牌，能觀察到閥桿處處任意位置時節流孔道的實際面積 手輪逆時針旋轉為開，順時針旋轉為關。
4、承壓件均采用合金鋼制造，具有足夠的抗拉強度，確保閥門在額定壓力下工作安全可靠。
5、節流油嘴采用硬質合金制造，具有良好的耐磨、耐沖刷性能。
■ 主要技術參數
| 閥體型式 |
角式閥 |
| 閥芯型式 |
柱塞式節流、孔板式 |
| 公稱通徑 |
2 1/16” — 4 1/16“ |
| 公稱壓力 |
3000PSI — 10000PSI |
| 法蘭標準 |
API 6A |
| 連接形式 |
法蘭 |
| 密封填料 |
聚四氟乙烯、柔性石墨 |
| 工作溫度 |
PU |
| 工作介質 |
石油、天然氣 |
| 油嘴孔徑 |
Φ3 — Φ12 |
■ 主要零件材料
| 1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 |
定位圈 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 |
填料 |
柔性石墨、PTFE |
| 6 |
螺紋壓套 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 |
電動執行器 |
殼體(HT200、WCB) |
■ 材料選型
| 材料級別 |
材料低要求 |
| 閥體、閥蓋 |
閥桿、閥座 |
| AA一般使用 |
碳鋼或低合金鋼 |
碳鋼或低合金鋼 |
| BB一般使用 |
碳鋼或低合金鋼 |
不銹鋼 |
| CC一般使用 |
不銹鋼 |
不銹鋼 |
| DD酸性環境 |
碳鋼或低合金鋼 |
碳鋼或低合金鋼 |
| EE酸性環境 |
碳鋼或低合金鋼 |
不銹鋼 |
| FF酸性環境 |
不銹鋼 |
不銹鋼 |
| HH酸性環境 |
抗腐蝕合金 |
抗腐蝕合金 |
■ 主要外形及連接尺寸
| 節流孔徑 |
規格 |
壓力（PSI） |
尺寸 |
| L1 |
L |
Ring |
| 1“ |
2 1/16“-5000 |
5000 |
203 |
175 |
R24 |
| 2 9/16“-5000 |
5000 |
210 |
176 |
R27 |
| 2 1/16“-10000 |
10000 |
224 |
195 |
BX152 |
| 2 9/16"-10000 |
10000 |
237 |
208 |
BX153 |
| 2" |
2 9/16"-5000 |
5000 |
265 |
195 |
R27 |
| 2 9/16"-10000 |
10000 |
298 |
264 |
BX153 |
| 3 1/8"-3000 |
3000 |
298 |
225 |
R31 |
| 3 1/8"-5000 |
5000 |
298 |
225 |
R35 |
| 3 1/16"-10000 |
10000 |
298 |
264 |
BX154 |
| 4 1/16"-3000 |
3000 |
298 |
264 |
R37 |
| 4 1/16"-5000 |
5000 |
298 |
264 |
R39 |
| 4 1/16"-10000 |
10000 |
350 |
289 |
BX155 |
| 3" |
4 1/16"-3000 |
3000 |
298 |
264 |
R37 |
| 4 1/16"-5000 |
5000 |
298 |
264 |
R39 |
注：以上參數均以國標為準，其壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
