波紋管截止閥

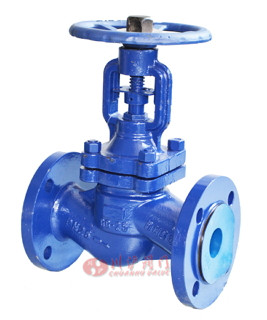

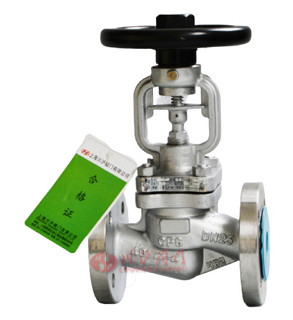

波紋管截止閥(材質碳鋼)	波紋管截止閥(材質不銹鋼)

■ 產品概述

波紋管截止閥根據不同的生產標準，劃分為國標波紋管截止閥（標準GB/T12235）和德標波紋管截止閥（標準DIN3356）。波紋管截止閥大特點是在普通截止閥閥芯上增加了波紋管，使得閥門在密封性能上大大提升，杜絕了介質的外漏的情況，所以多用于有害氣體、液體等介質管道上使用。閥門廣泛應用于市政建設、農田水利、火力發電、石油化工、消防環保、醫藥等各個領域。

波紋管截止閥特點：
1、雙重密封設計（波紋管＋填料），若波紋管實效，閥桿填料也會避免泄漏，并符合國際密封標準；
2、沒有流體損失，降低能源損失，提高工廠設備安全；
3、使用壽命長，減少維修次數，降低經營成本；
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件；
5、氣體介質閥座采用PTFE軟密封材料提高閥門的密封性；
6、耐高溫，當溫度≤425°時，閥座采用錐面硬密封，達到氣密性能零泄漏。

■ 主要技術參數

■ 零部件參數

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

■ 應用規范

■ 主要外形及連接尺寸

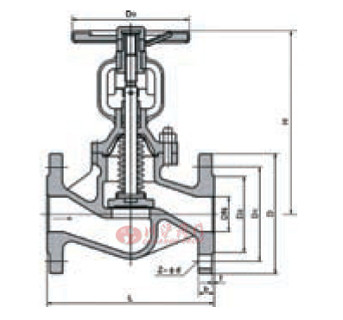

國標波紋管截止閥外型尺寸圖

國標波紋管截止閥公稱壓力PN1.6/2.5/4.0MPa連接尺寸

國標波紋管截止閥公稱壓力PN1.6/2.5/4.0MPa連接尺寸

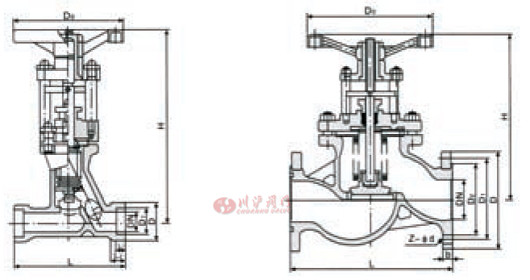

德標波紋管截止閥外型尺寸圖

德標波紋管截止閥公稱壓力PN1.6/2.5/4.0MPa連接尺寸
