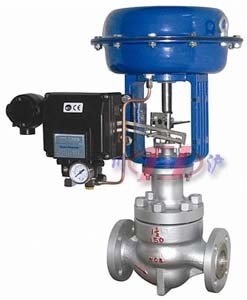

HSC套筒單座調節閥
 |
 |
| HSC套筒單座調節閥 |

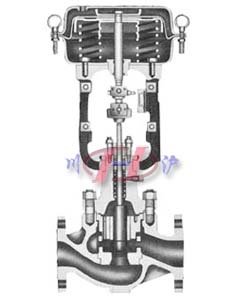

HSC套筒單座調節閥 (結構圖) |
■ 產品概述
HSC套筒單座調節閥是CV3000系列產品之一。HSC套筒單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥門結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。HSC套筒單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。。
■ 主要技術參數
● 閥體
| 閥體型式 |
直通套筒單座鑄造球型閥 |
| 公稱通徑 |
40、50、65、80、100、150、200mm |
| 公稱壓力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
| 連接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
| 法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 焊接標準 |
嵌接焊SW(40~50mm)；對接焊BW(65~200mm) |
| 材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 |
| 上閥蓋 |
常溫型 |
-17~+230℃ |
| 伸長I型 |
-45~-17℃、 +230~+566℃ |
| 伸長II型 |
-100~-45℃ |
| 伸長III型 |
-196~-100℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
套筒單座式柱塞型閥芯 |
| 套筒形式 |
分離式套筒 |
| 流量特性 |
等百分比特性(%)和線性特性(L) |
| 材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
● 執行機構
| 執行器型式 |
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
| 膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 |
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
| 供氣壓力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣源接口 |
RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
| 環境溫度 |
-30~+70℃ |
| 作用形式 |
氣-關式或氣-開式 |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
■ 主要性能指標
| 泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 回差 |
帶定位器 |
小于全行程的1% |
| 不帶定位器 |
小于全行程的3% |
| 基本誤差 |
帶定位器 |
小于全行程的±1% |
| 不帶定位器 |
小于全行程的±5% |
| — |
注：采用標準的V型聚四氟乙烯填料 |
| 可調范圍 |
50:1 |
■ Cv值和行程(%CC、LCC)
| 公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 閥座直徑 |
Cv=4.0 |
Cv=6.3 |
25 |
Cv=6.3 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
| 額定Cv值 |
4.0 |
6.3 |
12 |
6.3 |
12 |
21 |
12 |
21 |
30 |
21 |
30 |
50 |
30 |
50 |
85 |
85 |
125 |
200 |
125 |
200 |
310 |
| 額定行程 |
35 |
38 |
50 |
75 |
■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
40、50、65、80、100、150、200mm |
| 結構長度 |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部
，技術人員將會為
您提供完整的圖紙及技術資料。 |
| 閥體高度 |
| 執行器高度 |
|
